COB1.25面板產品參數及安裝指導
一、COB面板背部安裝示意圖:

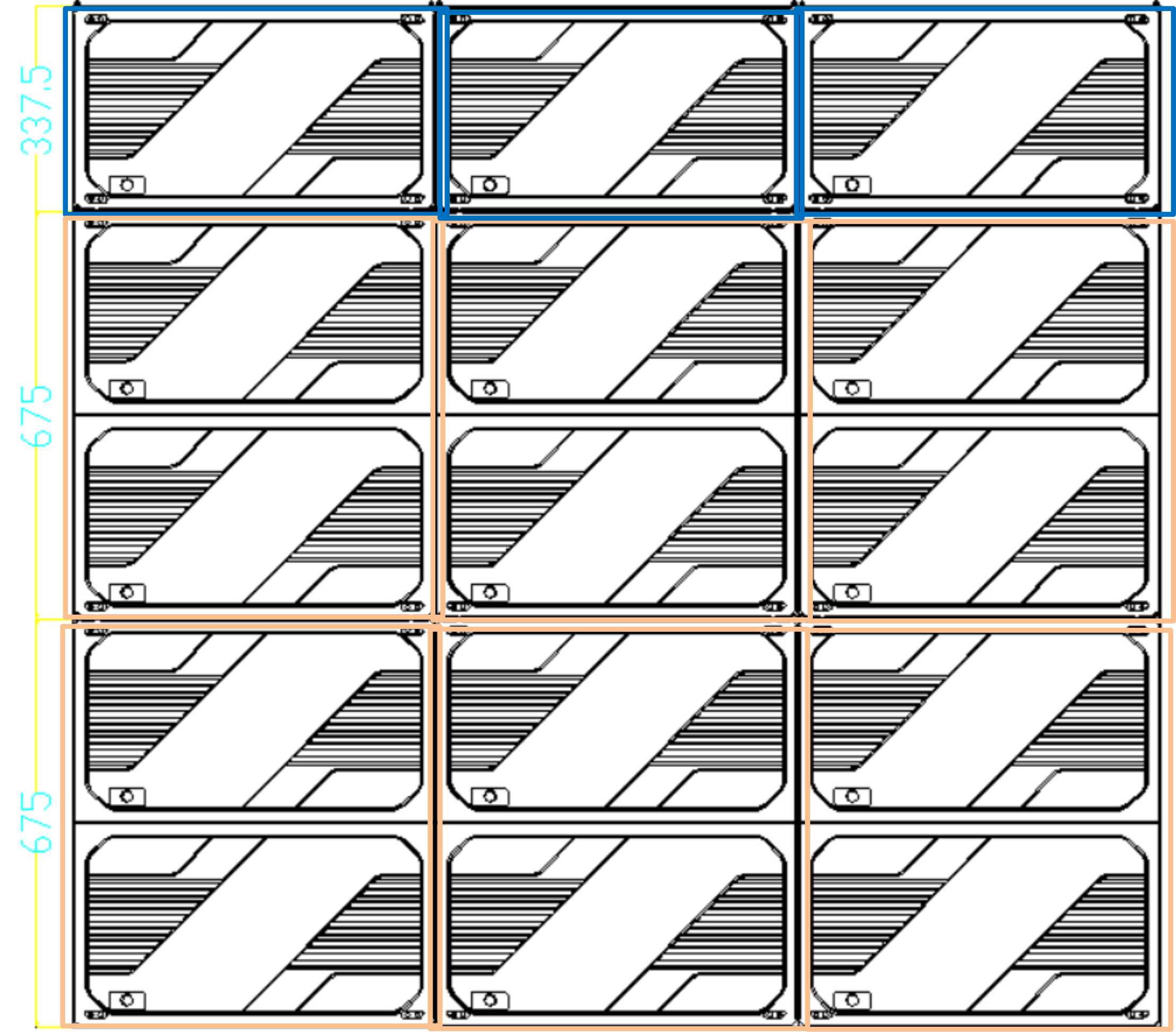

1. 單元高度數量為奇數,屏體可以混搭600x675mm的大箱600x337.5mm的常規箱體。

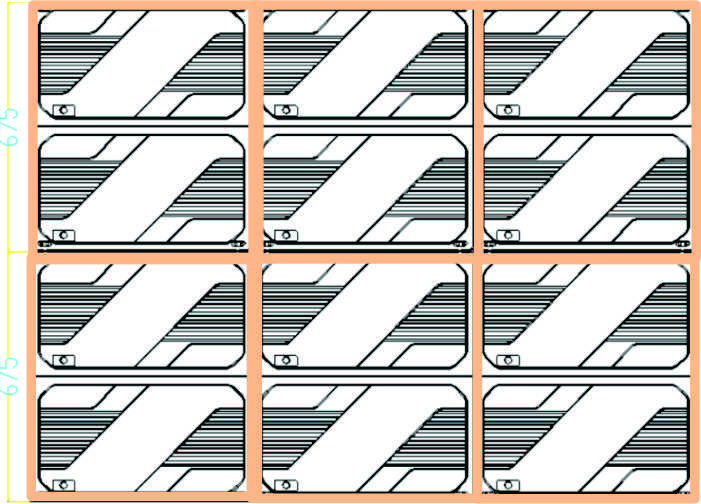

2. 單元高度數量為奇數,屏體用600x675mm的大箱。

3. 背部接線示意圖:

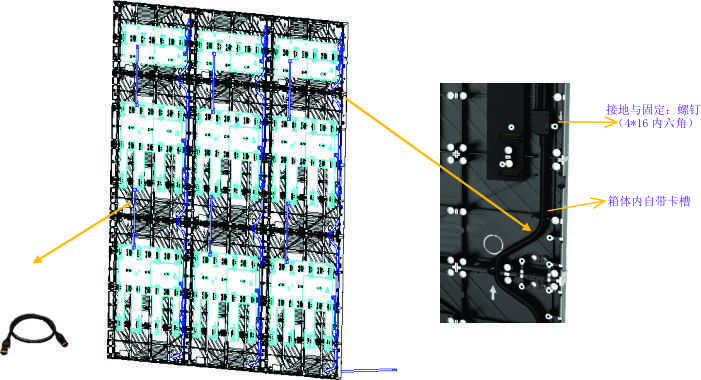

網線 線材鏈接示意圖 一定長度線尾 一體成型電源線
先搭建整屏,再裝配箱體內部電源線,并預留在箱體外一定長度線尾,如上圖示意:主電源線需自行對接延長至配電設備處。

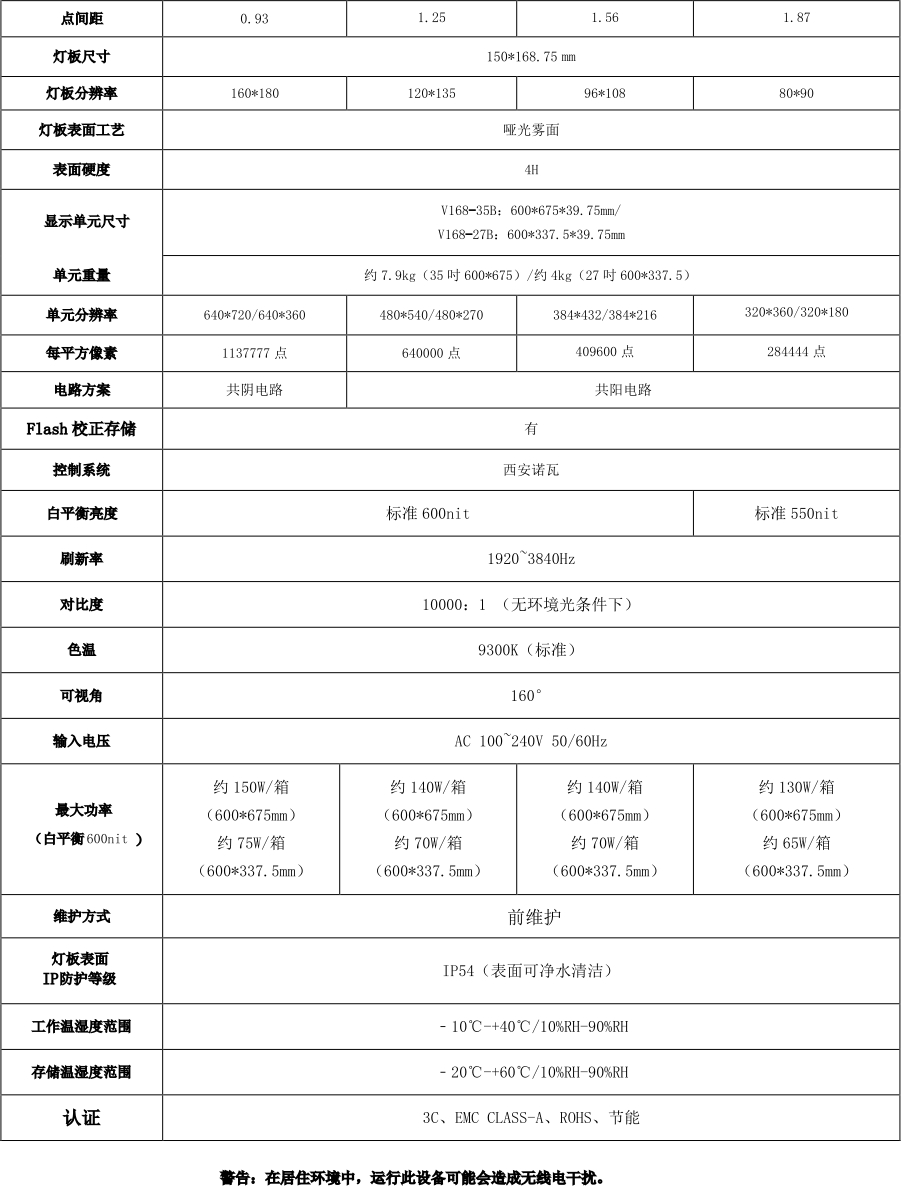

二、COB面板各間距參數表:

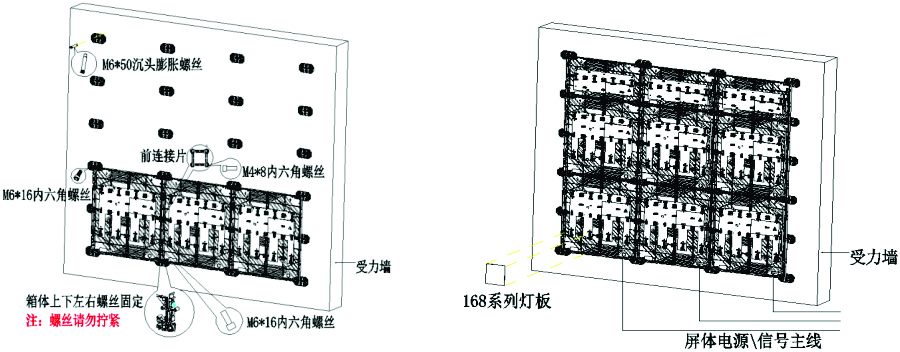

二、COB面板各間距參數表: 前安裝示意圖:


- 箱體固定:膨脹螺絲將連接片固定在受力墻上,再從前面用螺絲穿過后連接片固定箱體;
- 箱體拼接:先安裝軸位螺絲(勿擰緊),容納后安裝前連接片;
- 線材鏈接:擰緊所有螺絲,連接電源線和網線;
- 面板裝配:采用真空吸盤維護工具將面板裝配在箱體上。
